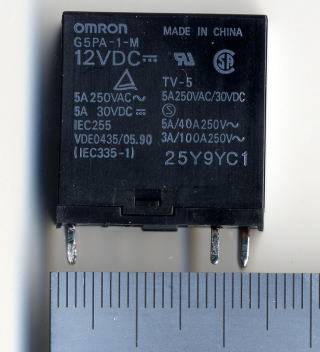

オムロンリレー12V型G5PA-1-M
■コイル電圧=直流12V
■1回路2接点(コイルONで接点ON)
■接点電流最大5A
■オムロン製
1個150円(税込)
10個以上単価120円(税込)

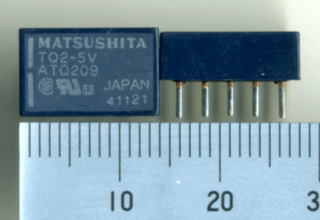

松下リレーTQ2−5V
■コイル電圧=直流5V
■2回路C接点
■接点容量AC125V0.5A /DC30V1A
■定格消費電力140mW
★リード2.54mmピッチ
■コイルに極性有ります。
■松下電工製
1個130円(税込)
RelayTQ.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

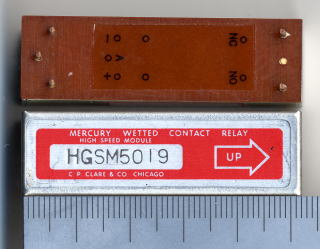

水銀リレー
水銀リレーとはウェットリレーとも呼ばれています。リレーの中に水銀が入っています。その水銀がリード線に作られた溝に沿って毛細管現象を使って接点まで上がっていき、接点が水銀の膜で覆われる。ですから、水銀がちゃんと底にたまるように、リレーを取り付ける方向が指定されています。(UP矢印)
利点としては、接点が水銀の膜で覆われるので、接触抵抗が非常に小さいということ、接点が離れるときも、ある程度の距離までは水銀の表面張力によって両方の接点がつながりますが、距離が広がると水銀が瞬時に離れるため、チャタリングが発生しないということです。接点部分に水銀をコートし、接点性能を向上させたもの。
今では製造していない貴重なものです。在庫限りですよ!
◆使用上の注意点
UP矢印の方向を上にして下さい。
コイルには極性が有ります。逆向きにすると電流は流れますが動作しません。
■定格電圧はわかりませんが4.7V,4.9VでONしました。
コイル抵抗は、650Ω,620Ωでした。
■1回路3接点
1個500円(税込)
