IFT(赤)
■何用かはわかりません。測定したデータを見て使い方が判る方はどうぞ。
5個測定、LCRメータ(10KHz)使用
L1(μH) | L2(μH) | ||
Min | Max | Min | Max |
62 | 127 | 15 | 29 |
62 | 126 | 15 | 27 |
60 | 119 | 15 | 29 |
61 | 122 | 15 | 29 |
62 | 123 | 15 | 28 |
■外形:角7.5mm,高さ12mm(足含まず)
★シールドケースの足を切ってしまえば、
2.54mmピッチの基板に取付できます。
1個70円(税込)

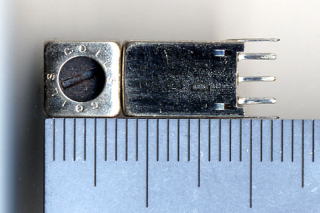

IFT(黒)
■何用かはわかりません。測定したデータを見て使い方が判る方はどうぞ。
5個測定、LCRメータ(10KHz)使用
L1(μH) | L2(μH) | ||
Min | Max | Min | Max |
7.0 | 13 | 288 | 634 |
7.0 | 13 | 284 | 629 |
6.9 | 13 | 283 | 632 |
6.8 | 13 | 284 | 653 |
6.0 | 11 | 276 | 650 |
■外形:角7.5mm,高さ12mm(足含まず)
★シールドケースの足を切ってしまえば、
2.54mmピッチの基板に取付できます。
1個70円(税込)

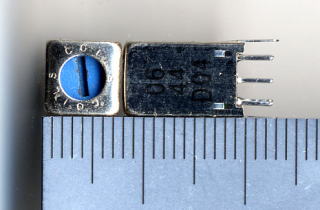

IFT(青)
■何用かはわかりません。測定したデータを見て使い方が判る方はどうぞ。
L1は、LCRメータ(10KHz)使用
LC共振周波数はネットワークアナライザ(直結)使用
L1(μH) | LC共振周波数(KHz) | ||
Min | Max | Min | Max |
44 | 74 | 869 | 1116 |
43 | 72 | 869 | 1117 |
42 | 72 | 869 | 1117 |
42 | 71 | 820 | 1067 |
45 | 77 | 820 | 1117 |
■外形:角7.5mm,高さ12mm(足含まず)
★シールドケースの足を切ってしまえば、
2.54mmピッチの基板に取付できます。
1個70円(税込)

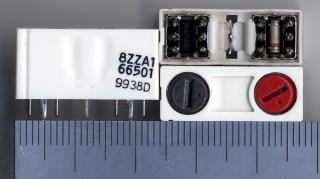

IFT(黒+赤)
■何用かはわかりません。測定したデータを見て使い方が判る方はどうぞ。
5個測定、LCRメータ(10KHz)使用
L1(μH) | L2(μH) | L3(μH) | C | L4(μH) | ||||
Min | Max | Min | Max | Min | Max | (pF) | Min | Max |
2.3 | 4.0 | 150 | 362 | 76 | 184 | 379 | 7.9 | 17 |
2.4 | 4.1 | 152 | 332 | 75 | 176 | 388 | 7.8 | 17 |
2.3 | 4.0 | 150 | 332 | 76 | 180 | 382 | 7.9 | 17 |
2.2 | 4.0 | 147 | 329 | 77 | 180 | 381 | 8.0 | 17 |
2.3 | 4.1 | 147 | 332 | 77 | 186 | 406 | 7.9 | 18 |
■外形:23.5×11.5×9mm(足含まず)
1個150円(税込)
