フェライトコア
■トミタ電機製

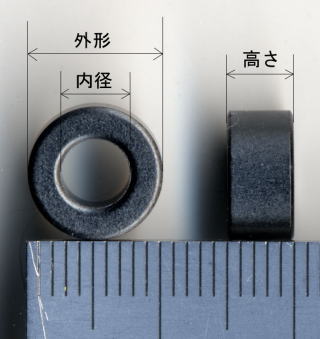

形名 外径(mm) 内径(mm) 高さ(mm) AL(nH/N二乗) 周波数範囲
3A4-TRB-10X5X5 10 5 5 540 10kHz-500kHz
3A4-TRB-16X10X7 16 10 7 520 10kHz-500kHz

インダクタンス=AL×巻き数の二乗
3A4-TRB-10X5X5に10回線を巻いた場合
540×10巻×10巻=54000(nH)
単位をmHにすると、54(mH)となります。

フェライトコア3A4-TRB-10X5X5 1個120円(税込)

フェライトコア3A4-TRB-16X10X7 1個150円(税込)
